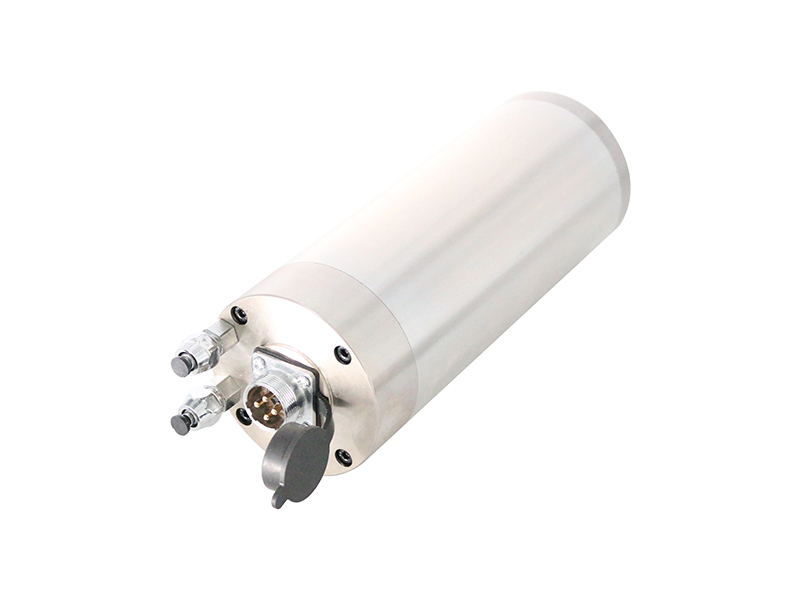

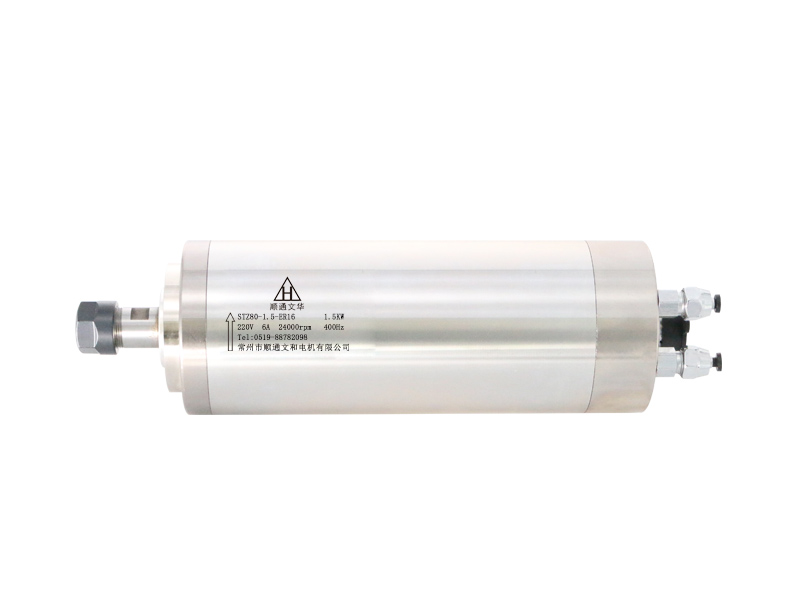

O fuso refrigerado a água ER16 oferece a combinação perfeita de precisão e versatilidade. Com capacidade para hastes de ferramentas maiores que o ER11, permite usinagem e corte mais agressivos, mantendo a alta precisão em trabalhos de detalhe. O sistema de refrigeração a água garante desempenho consistente, seja em desbaste ou acabamento.
■Descrição do produto
■Parâmetros técnicos
| Modelo | STZ80-1.5-ER16 |
| Poder | 1,5 kW |
| Tensão | 220V |
| Atual | 6.0A |
| Polos | 2 |
| Torque | 0,6 Nm |
| Velocidade | 24000 rpm |
| Freqüência | 400Hz |
| Resfriamento | Água |
| Interface da ferramenta | ER16 |
■Vantagens do produto

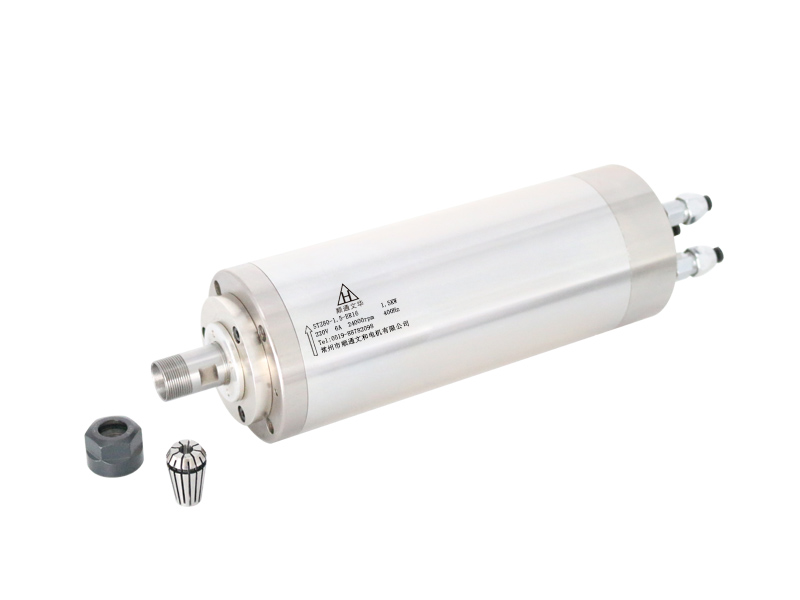

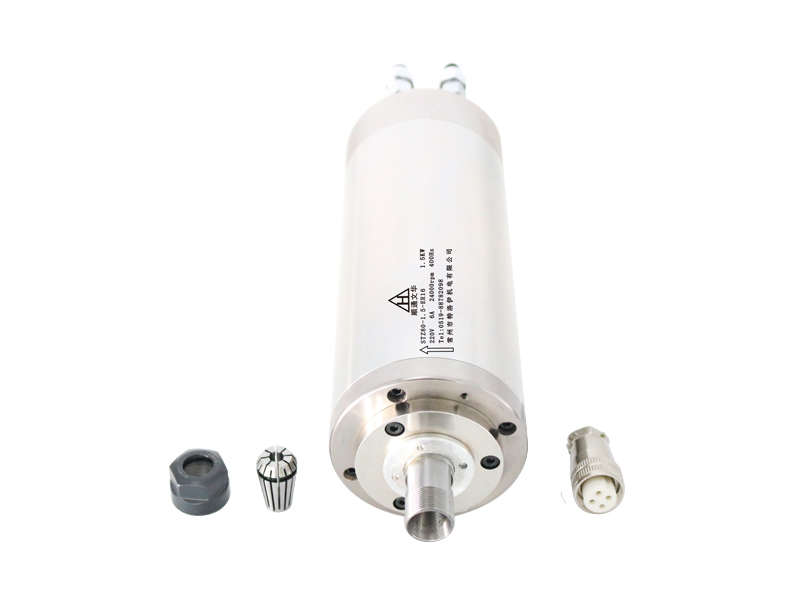

Capacidade de fixação de precisão da pinça ER16
A pinça ER16 (tipicamente com fixação máxima de 10 mm) oferece maior precisão radial e concentricidade em comparação com pinças maiores. Isso é crucial para aplicações que exigem gravação fina e fresamento de contornos complexos com ferramentas de pequeno diâmetro e alta precisão, garantindo excelente qualidade de usinagem.
Excelente controle do aumento de temperatura
O sistema de circulação de água remove o calor do interior do eixo de forma eficiente, mantendo um aumento de temperatura extremamente baixo mesmo durante operação contínua e prolongada em alta velocidade. A temperatura estável garante diretamente a estabilidade térmica do eixo e a precisão operacional a longo prazo.
Ruído de funcionamento extremamente baixo
A adoção de uma estrutura refrigerada a água elimina a necessidade de refrigeração forçada por ventoinhas, reduzindo assim o ruído do vento. O sistema funciona de forma significativamente mais silenciosa do que os fusos refrigerados a ar, proporcionando um ambiente de trabalho mais confortável e silencioso para o operador.
Potência ideal para usinagem de precisão média a leve (1,5 kW)
A potência é moderada, proporcionando uma motivação estável e confiável para atender às necessidades de fresagem fina, perfuração e polimento de materiais como madeira, plásticos e ligas leves, utilizando ferramentas de precisão.
Tamanho compacto e adequado
A configuração de 1,5 kW/ER16 possui tamanho e peso moderados, facilitando a integração em máquinas CNC de pequeno a médio porte ou em equipamentos com múltiplas cabeças de corte.
■Cenários de aplicação

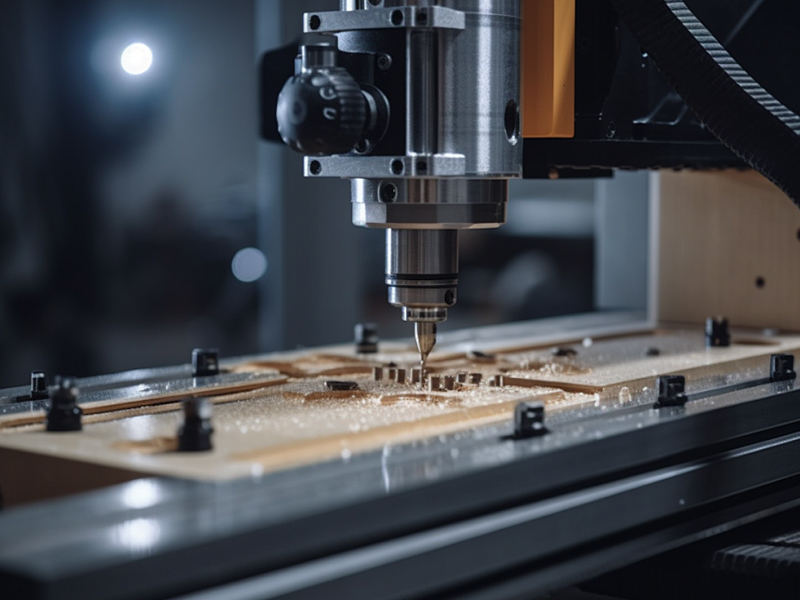

Gravação fina de alta precisão
Aplicável a entalhes detalhados, letras e relevos em miniatura em áreas como joalheria, jade maleável, artesanato de precisão, selos e emblemas.
Aplicações industriais de eletrônica de precisão
Utilizada para perfuração, corte e corte em V de precisão em placas de circuito impresso (PCBs), ou para usinagem fina de invólucros de pequenos componentes eletrônicos.

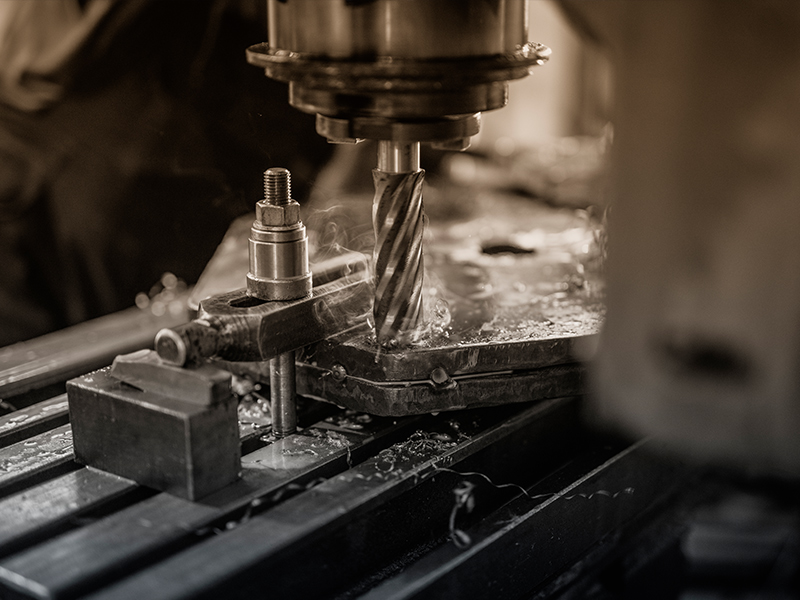

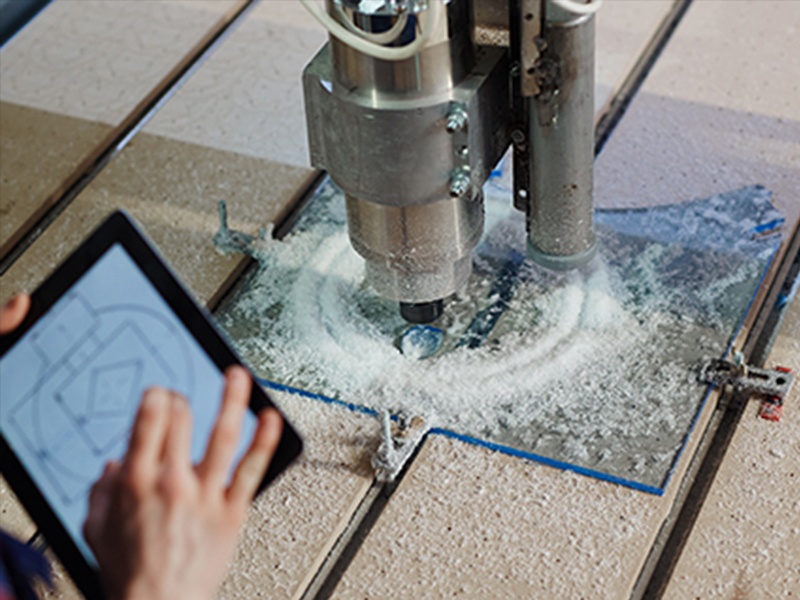

Fabricação de moldes de precisão de pequeno porte
Executar fresamento e acabamento de alta precisão com ferramentas de pequeno diâmetro em materiais como moldes de cera, resina e madeira artificial, buscando um excelente acabamento superficial e precisão geométrica das peças.
Prototipagem para Pesquisa Médica e Científica
Indicado para laboratórios ou centros de P&D para usinagem de protótipos de alta precisão e pequeno porte, onde é necessário um controle rigoroso do ruído ambiente.
■Equipamentos adaptados
●Máquinas de gravação CNC de alta precisão
Equipamentos dedicados a trabalhos de precisão, selos e fabricação de moldes de pequeno porte.
●Centros de usinagem de precisão de mesa/pequeno
Plataformas de usinagem utilizadas para peças de alta precisão, placas de circuito impresso ou moldes de precisão.
●Máquinas de gravação com múltiplas cabeças/múltiplos eixos
Utilizado em equipamentos onde vários fusos devem funcionar simultaneamente e onde existem restrições quanto à precisão e ao ruído de cada fuso.
●Estações de trabalho automatizadas de precisão
Máquinas personalizadas utilizadas para a produção automatizada e de alta precisão de produtos de pequeno porte.
■Perguntas frequentes
P:Por que escolher um eixo refrigerado a água?UM:Possuem boa dissipação de calor, baixo ruído e alta precisão de usinagem.
P:A que deve ser dada atenção na manutenção diária de um fuso refrigerado a água?UM:Use água limpa (água purificada), troque a água regularmente e lembre-se de usar anticongelante no inverno.
P:Como escolher a potência adequada para um spindle refrigerado a água?UM:3,2 kW e abaixo: Adequado para gravar madeira, plástico e outros materiais.
5,5 kW e acima: Adequado para processar materiais duros como metal e pedra.
P:Por que o eixo esquenta?UM:Se a água não estiver circulando (por exemplo, se a bomba estiver quebrada ou o cano estiver entupido), o eixo superaquecerá.
P:Qual o melhor tipo de água para refrigeração?UM:O ideal é usar água purificada ou destilada.
P:Qual deve ser o tamanho do reservatório de água para o sistema de refrigeração?UM:Quanto maior o reservatório de água, melhor a dissipação de calor. Um reservatório de 10 a 20 litros geralmente é suficiente para um pequeno motor de popa.
