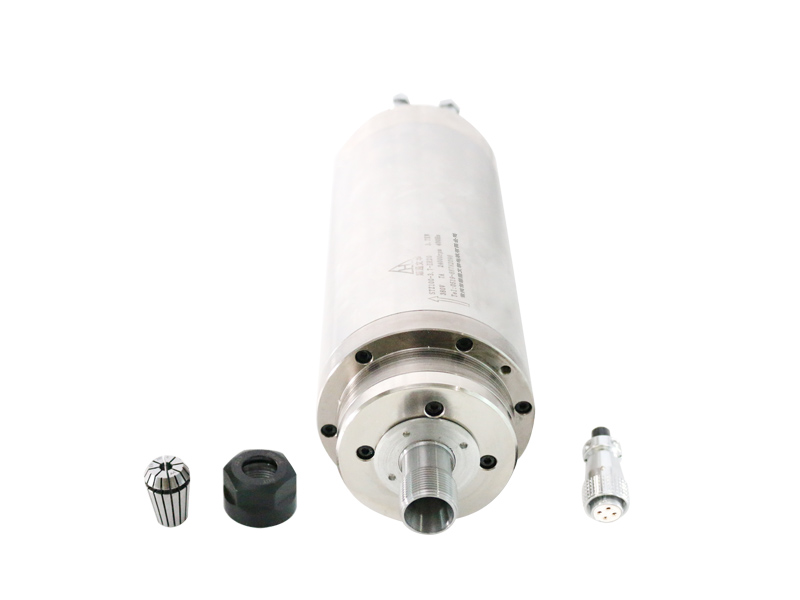

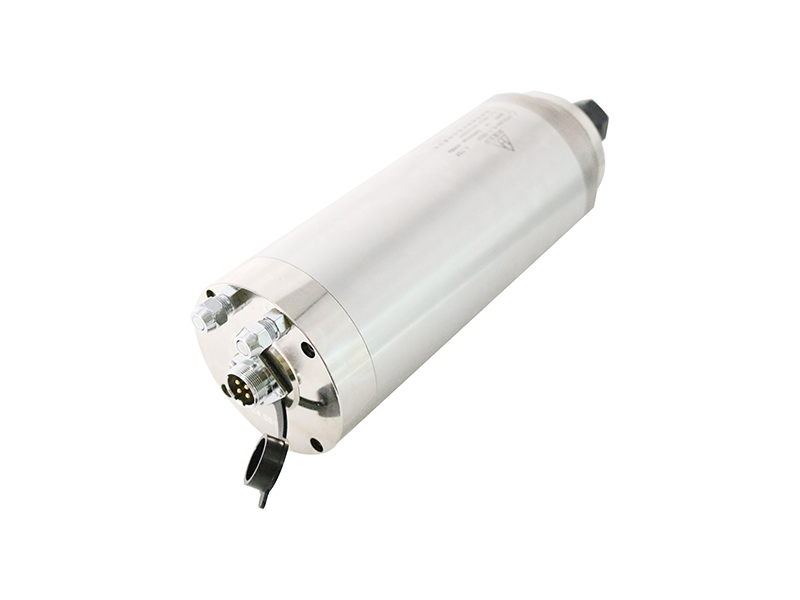

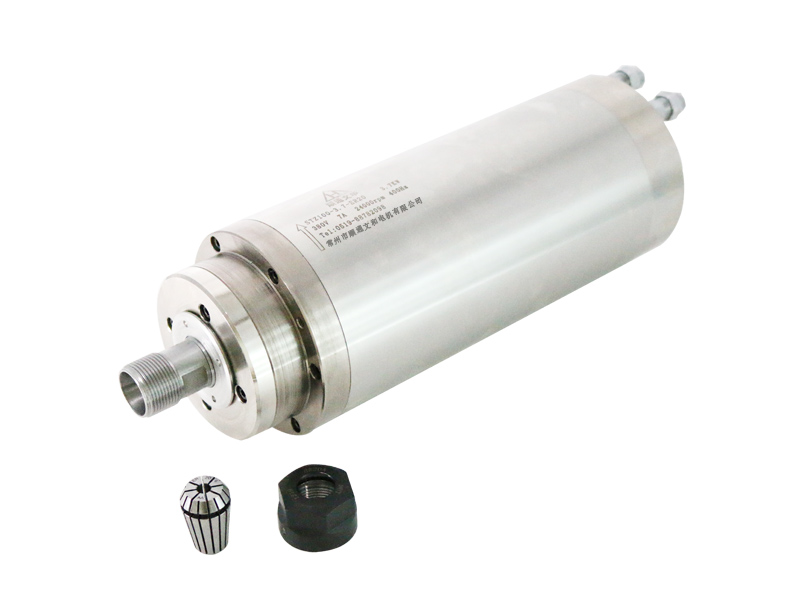

Wenn höchste Steifigkeit gefordert ist, liefert die wassergekühlte 100-mm-Spindel die optimale Lösung. Diese großrahmige Spindel minimiert Vibrationen und Durchbiegungen und ist somit ideal für die hochpräzise Metallbearbeitung und den Formenbau. Die wassergekühlte 100-mm-CNC-Spindel ist das Herzstück einer echten Industriemaschine, bei der Leistung und Genauigkeit höchste Priorität haben.
■Produktbeschreibung
■Technische Parameter

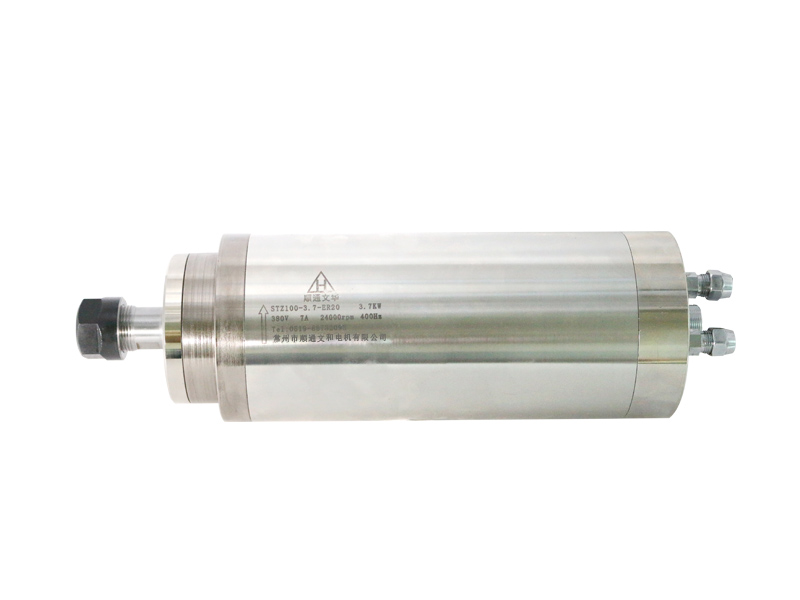

| Modell | STZ100-3.7-ER20 |
| Leistung | 3,7 kW |
| Stromspannung | 380 V |
| Aktuell | 7.0A |
| Polen | 2 |
| Drehmoment | 1,59 Nm |
| Geschwindigkeit | 24000 U/min |
| Frequenz | 400 Hz |
| Kühlung | Wasser |
| Werkzeugschnittstelle | ER20 |
■Produktvorteile
Robuste, dauerhafte Schneidleistung (3,7 kW)
Die Leistung ist mehr als ausreichend und liegt deutlich über 2,2 kW. Sie treibt problemlos Werkzeuge mit größerem Durchmesser an, unterstützt höhere Vorschubgeschwindigkeiten und Schnitttiefen und steigert die Bearbeitungseffizienz bei Werkstoffen mittlerer Härte (wie Holz, Acryl und Aluminium) erheblich.
Hervorragende Temperaturregelung und Präzision
Das Wasserkühlsystem führt die Wärme effizient aus dem Inneren der Spindel ab und gewährleistet so einen extrem geringen Temperaturanstieg selbst bei lang anhaltendem Betrieb unter hoher Last (typischerweise 24.000 U/min). Die stabile Temperatur garantiert die thermische Stabilität der Spindel und ihre langfristige Betriebsgenauigkeit, was für eine hohe Oberflächengüte bei der Präzisionsbearbeitung entscheidend ist.
Extrem niedriges Betriebsgeräusch
Durch die Wasserkühlung wird der Lüftergeräuschpegel vollständig eliminiert. Die Spindel arbeitet deutlich leiser als luftgekühlte Spindeln gleicher Leistung. Dies sorgt für eine ruhige und komfortable Arbeitsumgebung und eignet sich ideal für Innenräume oder lärmempfindliche Bereiche.
Hohe Zuverlässigkeit und Langlebigkeit
Das Wasserkühlsystem isoliert das Innere der Spindel wirksam von Verunreinigungen durch Staub und Schmutz von außen und erhöht so die allgemeine Zuverlässigkeit und Lebensdauer der Spindel in rauen Industrieumgebungen.
Hohe Oberflächengüte für die Feinbearbeitung
Die stabile Temperaturregelung und die hohe Konstruktionsgenauigkeit ermöglichen den Einsatz der Spindel für anspruchsvolle Bearbeitungsaufgaben, mit denen eine ausgezeichnete Oberflächengüte und Detailgenauigkeit erzielt werden können.
■Anwendungsszenarien
Hocheffiziente Holzgravur und -fräsung
Geeignet für tiefe Fräsarbeiten, feine Schnitzereien und Nutenfräsungen in Bereichen wie dicken Massivholzmöbeln, Holztüren und großen Holzkunstwerken, wobei hohe Präzision bei gleichzeitiger Beibehaltung der Geschwindigkeit angestrebt wird.

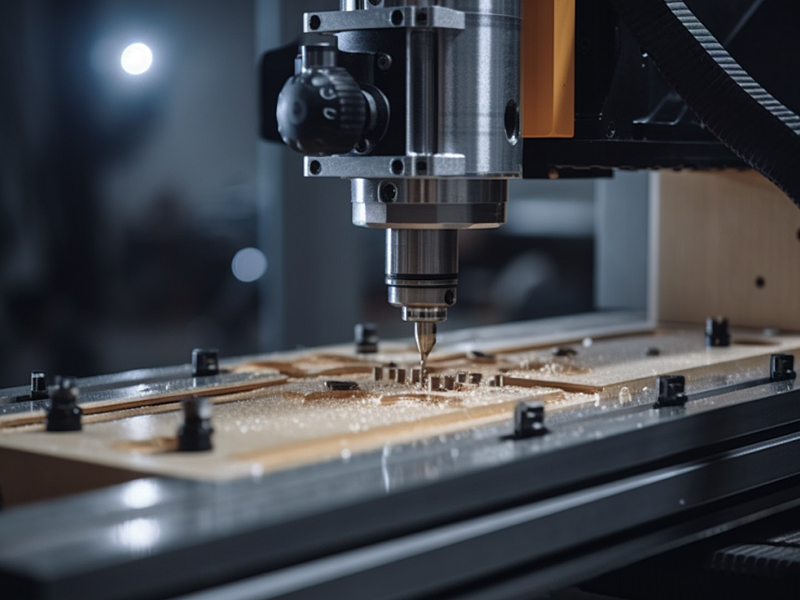

Mittlere bis hohe Verarbeitungsintensität in der Werbebranche
Wird verwendet für schnelles Schneiden, hochwertiges Polieren und komplexe 3D-Formgebung von Materialien wie dickem Acryl, PVC und großen dreidimensionalen Schildern.

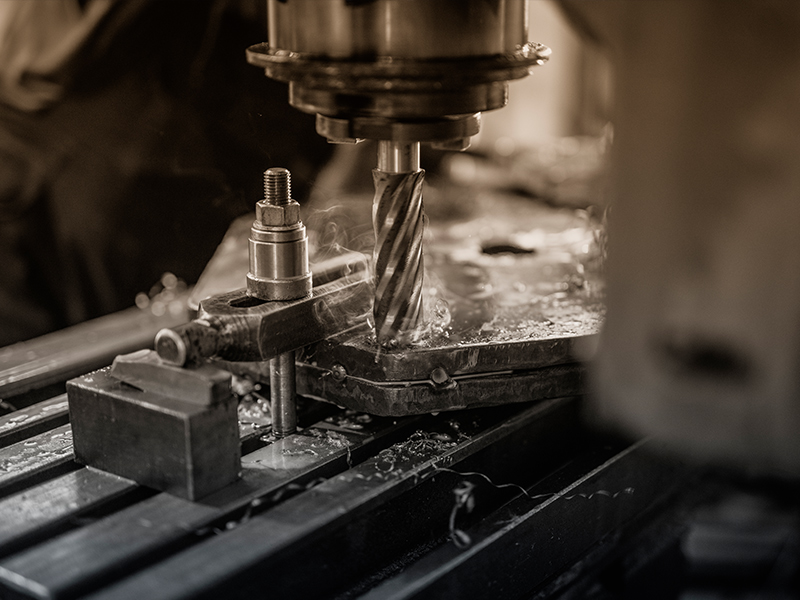

Fertigung von Präzisionsformen im kleinen bis mittleren Maßstab
Durchführung hochpräziser Fräs- und Veredelungsarbeiten mittlerer Stückzahl an Harz, künstlichem Holz und mittelharten Weichmetallen (wie Aluminiumlegierungen und Kupfer).
■Angepasste Ausrüstung
●Hochleistungsfähige CNC-Gravier-/Fräsmaschinen für den allgemeinen Gebrauch
Allgemeine CNC-Maschinen für Werbung, Kunsthandwerk und Formenbau, die eine mittlere Konfiguration darstellen, bei der Effizienz und Präzision im Vordergrund stehen.
●Hochpräzise CNC-Schneidemaschinen
Spezialisiert auf präzises Schneiden und Trimmen von dicken Kunststoffen, Plexiglas und anderen Plattenwerkstoffen.
●Mehrkopf-Graviermaschinen
Wird bei Anlagen eingesetzt, bei denen mehrere Spindeln gleichzeitig arbeiten müssen, um die Effizienz zu steigern, und bei denen der Betriebsgeräuschpegel streng kontrolliert wird.
●Kleine automatisierte Produktionslinien
Kundenspezifische Maschinen für die Fein- und automatisierte Fertigung mittelgroßer Produkte.
■Häufig gestellte Fragen
Q:Warum sollte man sich für eine wassergekühlte Spindel entscheiden?A:Sie zeichnen sich durch gute Wärmeableitung, geringe Geräuschentwicklung und hohe Bearbeitungsgenauigkeit aus.
Q:Worauf ist bei der täglichen Wartung einer wassergekühlten Spindel zu achten?A:Verwenden Sie sauberes Wasser (gereinigtes Wasser), wechseln Sie das Wasser regelmäßig und denken Sie daran, im Winter Frostschutzmittel zu verwenden.
Q:Wie wählt man die richtige Leistung für eine wassergekühlte Spindel?A:3,2 kW und darunter: Geeignet zum Gravieren von Holz, Kunststoff und anderen Materialien.
5,5 kW und mehr: Geeignet für die Bearbeitung harter Materialien wie Metall und Stein.
Q:Warum wird die Spindel heiß?A:Wenn das Wasser nicht zirkuliert (zum Beispiel, wenn die Pumpe defekt ist oder das Rohr verstopft ist), überhitzt die Spindel.
Q:Welche Wasserart eignet sich am besten zum Kühlen?A:Am besten verwendet man gereinigtes oder destilliertes Wasser.
Q:Wie groß sollte der Wassertank für das Kühlsystem sein?A:Je größer der Wassertank, desto besser die Wärmeableitung. Ein Tank mit 10–20 Litern Fassungsvermögen ist im Allgemeinen für eine kleine Spindel ausreichend.
